ESU Profi-Prüfstand
ESU-53900 Ausstattung
Um Ihnen dies so einfach wie möglich zu machen, bringt der Profi-Prüfstand wertvolle Ausstattungsmerkmale mit. Für den Anschluss des Decoders sind alle gängigen Schnittstellenbuchsen für die „kleinen Spurweiten“ vorhanden:
Neben einer 6-poligen Schnittstelle nach NEM 651 und einer 8-poligen Schnittstelle nach NEM 652 sind auch ein 21MTC-Interface nach NEM660, eine PluX22-Buchse sowie die Next18 Schnittstelle vorhanden: Egal welchen Decoder sie haben: Einfach Decoder anstecken – fertig!
Loks ohne Schnittstellenstecker können mit Einzelkabelklemmen kontaktiert werden.
Ein hochwertiger Glockenankermotor mit Schwungmasse dient in Verbindung mit Richtungs-LEDs zur Kontrolle des Motorausgangs: So einfach kontrollieren Sie die Langsamfahreigenschaften und den Gleichlauf des Decoders. Ein LED-Monitor informiert Sie über die Funktionen des vorderen und hinteren Lichtausgangs sowie den Funktionsausgängen AUX1 bis AUX6.
Für den Test von LokSound-Decodern haben wir einen 20 mm Lautsprecher gleich mit eingebaut. Sie können wählen, ob der verbaute Lautsprecher ausgeschaltet oder 100 Ohm bzw. 16 Ohm aufweisen soll – der Prüfstand passt perfekt für jede ESU-Decoder Generation!
Zwei SUSI-Stecker ermöglichen den direkten Test von optionalen SUSI-Modulen genauso wie das Weiterleiten zu einer weiteren Platine.
Der Anschluss an die Digitalzentrale bzw. den LokProgrammer erfolgt entweder komfortabel mit Hilfe eines abnehmbaren, zweipoligen Klemmblocks (gleiches System wie am LokProgrammer oder der ECoS) oder mit Hilfe von zwei Lötschlüssen.

Mit Hilfe einer neu eingeführten Erweiterungsbuchse können Sie Ihren Profi-Prüfstand bei Bedarf um die Profi-Prüfstand Erweiterungsplatine ergänzen: An diese können Sie ganz einfach unsere Großbahn-Decoder anstecken und prüfen. Mit all diesen Ausstattungskomponenten macht sich Ihr Profi-Prüfstand bald zum unentbehrlichen Helfer in Ihrer Werkstatt!

ESU-53900 mein Preis  =  36.55 EUR unverb. Preisempfehlung von ESU = 42.99 EUR / Stck.
ESU LokSound-Decoder V4.0 - Multiprotokolldecoder (MM / DCC / SX)
ESU-54400 ESU LokSound-Decoder V4.0
mit 32MBit. und 8-poliger Schnittstelle nach NEM 652.
Universalgeräusch zum Selbstprogrammieren.

Dimensionen:
30,0mm x 15,5mm x 5,5mm

ESU-54400 mein Preis  =  85.00 EUR unverb. Preisempfehlung von ESU = 99.99 EUR / Stck.
LokPilot-Decoder V4.0 Multiprotokolldecoder (MM / DCC / SX)
ESU-54610 LokPilot V4.0 - Das Schweizer Messer unter den Decodern
mit 8-poligem Stecker nach NEM 652

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Digital Motorola® (I und II), bis zu 255 Adressen
- Automatische Erkennung von Betriebsart/DCC-Fahrstufen
- Unterstützung der Lenz LG100, Märklin, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände
- Intelligenter Programmiermodus mit Märklin® 6021®

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 20 / 40 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest
- Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54610 mein Preis  =  25.80 EUR unverb. Preisempfehlung von ESU = 36.40 EUR / Stck.
LokPilot V4.0 DCC Decoder, mit 8-poligem Stecker nach NEM 652
ESU-54611 Der LokPilot V4.0 DCC Decoder ist erste Wahl für alle DCC-Modellbahner, die stets „das Beste“ haben möchten: Dank hardwareseitiger Vorbereitung für die NMRA DCC BiDirectional Communication beschert Ihnen nach Verabschiedung der Norm ein kostenfreies Firmwareupgrade dessen erweiterte Möglichkeiten. LokPilot V4.0 - Das Schweizer Messer unter den Decodern mit 8-poligem Stecker nach NEM 652

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Unterstützung der Lenz LG100, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 16 / 32 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 4. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest - Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54611 mein Preis  =  23.70 EUR unverb. Preisempfehlung von ESU = 33.40 EUR / Stck.
LokPilot-Decoder V4.0 Multiprotokolldecoder (MM / DCC / SX)
ESU-54612 LokPilot V4.0 - Das Schweizer Messer unter den Decodern
mit 6-poligem Stecker nach NEM 651

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Digital Motorola® (I und II), bis zu 255 Adressen
- Automatische Erkennung von Betriebsart/DCC-Fahrstufen
- Unterstützung der Lenz LG100, Märklin, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände
- Intelligenter Programmiermodus mit Märklin® 6021®

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 20 / 40 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest
- Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54612 mein Preis  =  25.80 EUR unverb. Preisempfehlung von ESU = 36.40 EUR / Stck.
LokPilot V4.0 DCC Decoder, mit 6-poligem Stecker nach NEM 651
ESU-54613 Der LokPilot V4.0 DCC Decoder ist erste Wahl für alle DCC-Modellbahner, die stets „das Beste“ haben möchten: Dank hardwareseitiger Vorbereitung für die NMRA DCC BiDirectional Communication beschert Ihnen nach Verabschiedung der Norm ein kostenfreies Firmwareupgrade dessen erweiterte Möglichkeiten. LokPilot V4.0 - Das Schweizer Messer unter den Decodern mit 6-poligem Stecker nach NEM 651

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Unterstützung der Lenz LG100, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 16 / 32 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 4. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest - Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54613 mein Preis  =  23.70 EUR unverb. Preisempfehlung von ESU = 33.40 EUR / Stck.
LokPilot V4.0 Multiprotokolldecoder (MM / DCC / SX), mit 21-poliger MTC-Schnittstelle
ESU-54614 LokPilot V4.0 - Das Schweizer Messer unter den Decodern mit 21-poliger MTC-Schnittstelle

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Digital Motorola® (I und II), bis zu 255 Adressen
- Automatische Erkennung von Betriebsart/DCC-Fahrstufen
- Unterstützung der Lenz LG100, Märklin, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände
- Intelligenter Programmiermodus mit Märklin® 6021®

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 20 / 40 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest
- Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54614 mein Preis  =  25.80 EUR unverb. Preisempfehlung von ESU = 36.40 EUR / Stck.
LokPilot V4.0 DCC Decoder, mit 21-poliger MTC-Schnittstelle
ESU-54615 Der LokPilot V4.0 DCC Decoder ist erste Wahl für alle DCC-Modellbahner, die stets „das Beste“ haben möchten: Dank hardwareseitiger Vorbereitung für die NMRA DCC BiDirectional Communication beschert Ihnen nach Verabschiedung der Norm ein kostenfreies Firmwareupgrade dessen erweiterte Möglichkeiten. LokPilot V4.0 - Das Schweizer Messer unter den Decodern mit 21-poliger MTC-Schnittstelle

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RailCom
- DCC 2-stellige und 4-stellige Adressen
- Unterstützung der Lenz LG100, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände

Fahrtreglerteil:
- 1,1 A Dauerbelastbarkeit
- Anschluss von Glockenanker-, Gleichstrom- und Wechselstrom- motoren (mit Permanentmagnet)
- Geräuschlose, motorschonende Ansteuerung mit 16 / 32 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt. Lastregelung der 4. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, 250mA Belastbarkeit pro Ausgang
- Summenstrom aller Funktionsausgänge ca. 500mA.
- Ausgänge kurzschlußfest - Belegung der Funktionsausgänge frei wählbar (function mapping). Funktionstasten F0 bis F20

Dimensionen:
21,3mm x 15,5mm x 5,5mm

ESU-54615 mein Preis  =  23.70 EUR unverb. Preisempfehlung von ESU = 33.40 EUR / Stck.
LokPilot Fx V4.0 Funktionsdecoder (MM/DCC/SX), mit 8-poligem NEM 652 Kabelbaum
ESU-54620 LokPilot Fx V4.0 Funktionsdecoder (MM/DCC/SX), mit 8-poligem NEM 652 Kabelbaum

Betriebsarten:
- NMRA/DCC mit 14, 28, 128 Fahrstufen, DCC RaiCom
- DCC 2-stellige und 4-stellige Adressen
- Digital Motorola® (I und II), bis zu 255 Adressen
- Automatische Erkennung von Betriebsart/DCC-Fahrstufen
- Unterstützung der Lenz LG100, Märklin, Roco Bremsstrecken
- Falschfahrbit / Speicherung der Betriebszustände
- Intelligenter Programmiermodus mit Märklin® 6021®

Funktionsausgänge:
- 6 verstärkte Funktionsausgänge
- 250mA Belastbarkeit pro Ausgang
- 2 Logikausgänge (umschaltbar)
- Dimmen der Ausgänge (separat)
- Zeitgesteuerte Funktionsausgänge
- Serielles Protokoll (SUSI)
- Lichteffekte wie Blinklicht, Blitzer, Marslight, Feuerbüchse etc.
- Function Mapping V4.0 ESU (F0 - F28)
- Alle Funktionsausgänge sind gegen Überlastung und
Kurzschluss geschützt.

Dimensionen:
17,5mm x 15,0mm x 5,5mm

ESU-54620 mein Preis  =  17.55 EUR unverb. Preisempfehlung von ESU = 22.90 EUR / Stck.
PowerPack Mini, Energiespeicher für LokPilot V4.0 & LokSound V4.0 Familie, 1F/2.7V
ESU-54671 Energie

Das ESU PowerPack kann optional an alle LokPilot V4.0, LokPilot micro V4.0, LokSound V4.0, LokSound micro V4.0 oder LokSound V4.0 M4 Decoder angeschlossen werden und versorgt Ihre Lokomotive beim Überfahren von Dreckstellen und langen Weichenstraßen zuverlässig mit Energie.

Es werden sowohl die Geräusch- als auch die Licht- und Motorfunktionen gepuffert und sorgen so dafür, dass Ihre Modelle je nach Stromverbrauch bis zu 3 Sekunden ohne Strom weiterfahren können.

Das PowerPack besitzt eine integrierte Ladeschaltung und wird vom Decoder kontrolliert. Es kann daher auch beim Programmieren in der Lok verbleiben. Der Ladestrom ist darüber hinaus begrenzt, um einer übermäßigen Belastung Ihres Boosters vorzubeugen, falls mehrere Modelle im Einsatz sind.

Die Pufferzeit kann mittels einer CV decoderseitig beschränkt werden, damit rote Signale auch zu einem genauen Signalhalt führen.

Obwohl deutlich kleiner als sein Vorgänger, muss allerdings der Platzbedarf des PowerPack Mini von ca. 15.7 mm x 9.7 mm x 13 mm beim Einbau berücksichtigt werden. Zwischen Decoder und PowerPack Mini ist eine 3-polige Kabelverbindung erforderlich. Das Kabel ist am PowerPack Mini bereits angelötet, muss decoderseitig aber selbst verlötet werden.

ESU-54671 mein Preis  =  35.70 EUR unverb. Preisempfehlung von ESU = 41.95 EUR / Stck.

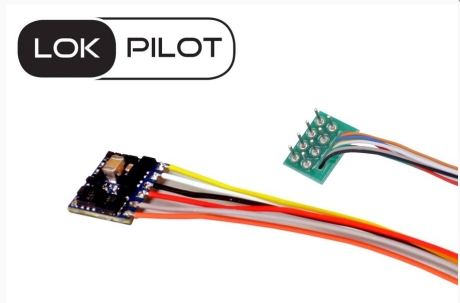

LokPilot micro V4.0, MM/DCC/SX, mit 8-poligem Stecker nach NEM 652
ESU-54683 LokPilot micro V4.0, MM/DCC/SX, mit 8-poligem Stecker nach NEM 652

Betriebsarten:
- NMRA/DCC mit 14, 28 und 128 Fahrstufen.
- RailComPlus® Kommunikation
- DCC 2- und 4-stellige Adressen (kurze und lange Adressen)
- Digital Motorola® (alt und neu) (kein analog AC!)
- Selectrix® System
- Analog Gleichspannung (abschaltbar).
- Autom. Erkennung Betriebsart / DCC-Fahrstufeneinstellung.
- Unterstützung verschiedener Bremsstrecken / Bremsmodi
- Falschfahrbit
- Intelligenter Programmiermodus mit Märklin® 6021®
- Rangiergang und Anfahr- und Bremsverzögerung per
Taste schaltbar

Fahrtreglerteil:
- 0,75 A Dauerbelastbarkeit
- Anschluss von Gleichstrom- und Glockenankermotoren
- motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt.
- Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 2 Ausgänge, je 150mA Belastbarkeit je Ausgang
- Summenstrom aller Funktionsausgänge ca. 280mA.
- Ausgänge kurzschlußfest
- 2 Logikausgänge. - Anschlussmöglichkeit für »PowerPack«
- Funktionsausgänge frei belegbar (function mapping)

Dimensionen:
10,5 mm x 8,1 mm x 2,8 mm

ESU-54683 mein Preis  =  29.45 EUR unverb. Preisempfehlung von ESU = 37.99 EUR / Stck.
LokPilot micro V4.0, DCC, mit 6-poligem Stecker nach NEM 651 Direktverbindung
ESU-54685 LokPilot micro V4.0, DCC, mit 6-poligem Stecker nach NEM 651 Direktverbindung

Betriebsarten:
- NMRA/DCC mit 14, 28 und 128 Fahrstufen.
- RailComPlus® Kommunikation
- DCC 2- und 4-stellige Adressen (kurze und lange Adressen)
- Digital Motorola® (alt und neu) (kein analog AC!)
- Selectrix® System
- Analog Gleichspannung (abschaltbar).
- Autom. Erkennung Betriebsart / DCC-Fahrstufeneinstellung.
- Unterstützung verschiedener Bremsstrecken / Bremsmodi
- Falschfahrbit
- Intelligenter Programmiermodus mit Märklin® 6021®
- Rangiergang und Anfahr- und Bremsverzögerung per
Taste schaltbar

Fahrtreglerteil:
- 0,75 A Dauerbelastbarkeit
- Anschluss von Gleichstrom- und Glockenankermotoren
- motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt.
- Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 2 Ausgänge, je 150mA Belastbarkeit je Ausgang
- Summenstrom aller Funktionsausgänge ca. 280mA.
- Ausgänge kurzschlußfest
- 2 Logikausgänge. - Anschlussmöglichkeit für »PowerPack«
- Funktionsausgänge frei belegbar (function mapping)

Dimensionen:
10,5 mm x 8,1 mm x 2,8 mm

ESU-54685 mein Preis  =  27.70 EUR unverb. Preisempfehlung von ESU = 35.99 EUR / Stck.
LokPilot micro V4.0, Multiprotokolldecoder MM/DCC/SX, mit 6-poligem Stecker NEM 651 mit Kabelbaum
ESU-54687 LokPilot micro V4.0, Multiprotokolldecoder MM/DCC/SX, mit 6-poligem Stecker NEM 651 mit Kabelbaum

Betriebsarten:
- NMRA/DCC mit 14, 28 und 128 Fahrstufen.
- RailComPlus® Kommunikation
- DCC 2- und 4-stellige Adressen (kurze und lange Adressen)
- Digital Motorola® (alt und neu) (kein analog AC!)
- Selectrix® System
- Analog Gleichspannung (abschaltbar).
- Autom. Erkennung Betriebsart / DCC-Fahrstufeneinstellung.
- Unterstützung verschiedener Bremsstrecken / Bremsmodi
- Falschfahrbit
- Intelligenter Programmiermodus mit Märklin® 6021®
- Rangiergang und Anfahr- und Bremsverzögerung per
Taste schaltbar

Fahrtreglerteil:
- 0,75 A Dauerbelastbarkeit
- Anschluss von Gleichstrom- und Glockenankermotoren
- motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt.
- Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 2 Ausgänge, je 150mA Belastbarkeit je Ausgang
- Summenstrom aller Funktionsausgänge ca. 280mA.
- Ausgänge kurzschlußfest
- 2 Logikausgänge. - Anschlussmöglichkeit für »PowerPack«
- Funktionsausgänge frei belegbar (function mapping)

Dimensionen:
10,5 mm x 8,1 mm x 2,8 mm

ESU-54687 mein Preis  =  29.45 EUR unverb. Preisempfehlung von ESU = 37.99 EUR / Stck.
LokSound micro V4.0 Universalgeräusch zum Selbstprogramm., mit Next18 Schnittstelle, Spurweite: N,TT
ESU-54898 LokSound micro V4.0 "Universalgeräusch zum
Selbstprogrammieren", mit Next18 Schnittstelle, Spurweite: N,TT

Betriebsarten:
- NMRA/DCC mit 14, 28 und 128 Fahrstufen.
- RailComPlus® Kommunikation
- DCC 2- und 4-stellige Adressen (kurze und lange Adressen)
- Digital Motorola® (alt und neu) (kein analog AC!)
- Selectrix® System
- Analog Gleichspannung (abschaltbar).
- Autom. Erkennung Betriebsart / DCC-Fahrstufeneinstellung.
- Unterstützung verschiedener Bremsstrecken / Bremsmodi
- Falschfahrbit
- Intelligenter Programmiermodus mit Märklin® 6021®
- Rangiergang und Anfahr- und Bremsverzögerung per
Taste schaltbar

Fahrtreglerteil:
- 0,75 A Dauerbelastbarkeit
- Anschluss von Gleichstrom- und Glockenankermotoren
- motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt.
- Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, je 150mA Belastbarkeit je Ausgang
- Summenstrom aller Funktionsausgänge ca. 280mA.
- Ausgänge kurzschlußfest
- Anschlussmöglichkeit für »PowerPack«
- Funktionsausgänge frei belegbar (function mapping)

Soundteil:
- 8 (!) unabhängige Soundkanäle
- Hochleistungs-Brückenendstufe mit ca. 1,8 Watt Leistung
- Geräuschdaten im Flashbaustein änderbar
- Modi für Dampfloks, Dieselhydraulische Loks, Dieselelektrische Loks, Elektroloks, Akkutriebwagen, Zweikraftloks usw.
- 32 MBit Speicherkapazität (bis zu 276 Sekunden)

Lautsprecher:
- Lautsprecherimpedanz 4?-?8 Ohm, 4 Ohm empfohlen.
- Speziallautsprecher 4 Ohm, 16x25 mm (mit Schallkapsel) im Lieferumfang enthalten

Dimensionen:
25,0 mm x 10,6 mm x 3,8 mm

ESU-54898 mein Preis  =  85.00 EUR unverb. Preisempfehlung von ESU = 99.99 EUR / Stck.
LokSound V4.0 Universalgeräusch zum Selbstprogramm., mit PluX22 Schnittstelle, Spurweite: 0, H0
ESU-56497 LokSound V4.0 "Universalgeräusch zum
Selbstprogrammieren", mit PluX22 Schnittstelle, Spurweite: 0, H0

Betriebsarten:
- NMRA/DCC mit 14, 28 und 128 Fahrstufen.
- RailComPlus® Kommunikation
- DCC 2- und 4-stellige Adressen (kurze und lange Adressen)
- Digital Motorola® (alt und neu) (kein analog AC!)
- Selectrix® System
- Analog Gleichspannung (abschaltbar).
- Autom. Erkennung Betriebsart / DCC-Fahrstufeneinstellung.
- Unterstützung verschiedener Bremsstrecken / Bremsmodi
- Falschfahrbit
- Intelligenter Programmiermodus mit Märklin® 6021®
- Rangiergang und Anfahr- und Bremsverzögerung per
Taste schaltbar

Fahrtreglerteil:
- 0,75 A Dauerbelastbarkeit
- Anschluss von Gleichstrom- und Glockenankermotoren
- motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
- Motorausgang gegen Überlast geschützt.
- Lastregelung der 5. Generation (abschaltbar)

Funktionsausgänge:
- 4 Ausgänge, je 150mA Belastbarkeit je Ausgang
- Summenstrom aller Funktionsausgänge ca. 280mA.
- Ausgänge kurzschlußfest
- Anschlussmöglichkeit für »PowerPack«
- Funktionsausgänge frei belegbar (function mapping)

Soundteil:
- 8 (!) unabhängige Soundkanäle
- Hochleistungs-Brückenendstufe mit ca. 1,8 Watt Leistung
- Geräuschdaten im Flashbaustein änderbar
- Modi für Dampfloks, Dieselhydraulische Loks, Dieselelektrische Loks, Elektroloks, Akkutriebwagen, Zweikraftloks usw.
- 32 MBit Speicherkapazität (bis zu 276 Sekunden)

Lautsprecher:
- Lautsprecherimpedanz 4?-?8 Ohm, 4 Ohm empfohlen.
- Speziallautsprecher 4 Ohm, 16x25 mm (mit Schallkapsel) im Lieferumfang enthalten

Dimensionen:
30,3 mm x 15,5 mm x 5,5 mm

ESU-56497 mein Preis  =  85.00 EUR unverb. Preisempfehlung von ESU = 99.99 EUR / Stck.
ESU LokSound-Decoder V4.0 - M4 Universalgeräusch zur Selbstprogrammierung
ESU-64400 ESU LokSound-Decoder V4.0 - M4
Multiprotokoll MM/DCC/SX/M4,
Kabelbaum mit 32MBit. und 8-poliger Schnittstelle nach NEM 652.
Universalgeräusch zum Selbstprogrammieren.

Dimensionen:
30,3mm x 15,5mm x 5,5mm

ESU-64400 mein Preis  =  93.50 EUR unverb. Preisempfehlung von ESU = 109.99 EUR / Stck.
ESU LokSound-Decoder V4.0 - M4 Universalgeräusch zur Selbstprogrammierung
ESU-64499 ESU LokSound-Decoder V4.0 - M4
Multiprotokoll MM/DCC/SX/M4, Decoder V4.0 mit 32MBit.
und 21-poliger MTC-Schnittstelle.
Universalgeräusch zum Selbstprogrammieren
Universalgeräusch zum Selbstprogrammieren.

Dimensionen:
30,3mm x 15,5mm x 5,5mm

ESU-64499 mein Preis  =  93.50 EUR unverb. Preisempfehlung von ESU = 109.99 EUR / Stck.
LokPilot V4.0 M4, Multiprotokoll MM/DCC/SX/M4, 8-pol. Stecker NEM652, Kabelbaum
ESU-64610 LokPilot V4.0 M4, Multiprotokoll MM/DCC/SX/M4,
8-pol. Stecker NEM652, Kabelbaum

Betriebsarten
- DCC 14, 28, 128 Fahrstufen
- DCC kurze und lange Adressen
- Automatische Fahrstufenerkennung
- DC-Analogbetrieb
- Motorola® 14 / 28 Fahrstufen
- Motorola® Adresse 1 - 255
- M4 Datenprotokoll (mfx kompatibel)
- Selectrix®
- Märklin® Bremsstrecke
- AC-Analogbetrieb
- Automatische Erkennung der Betriebsart

Motorsteuerung
- Gleichstrom-, Glockenanker-, Wechselstrommotor mit Magnet
- Taktfrequenz 40,00 kHz
- Lastregelung im Digitalbetieb / Analogbetrieb
- Einstellb. Anfahr- & Höchstgeschw. im Analogbetrieb
- Massensimulation für 14 Fahrstufenbetrieb
- Motorstrom (Dauer) 1,1A
- Kurzschlussschutz

Funktionsausgänge
- Verstärkte Funktionsausgänge mit Kurzschlussschutz
- Belastbarkeit je Ausgang: 250mA
- Logikausgänge: 2 (21MTC)
- Dimmen der Ausgänge separat
- Lichteffekte wie Blinklicht, Blitzer, Marslight, Feuerbüchse etc.
- Zeitgesteuerte Funktionsausgänge
- Function Mapping V4.0 ESU (F0 - F28)
- Function Mapping M4® kompatibel
- Schaltbarer Rangiergang
- Schaltbare Abschaltung der ABV
- Serielles Protokoll (SUSI)

Besonderheiten
- M4® Feedback System
- RailCom® Feedback System
- RailComPlus® Automatische Anmeldung
- Speicherung des Betriebszustandes (Memory)
- Motorola®-Falschfahrbit
- »PowerPack« Energiespeicher optional

Abmessungen
21,4 mm x15,5 mm x 5,5mm

ESU-64610 mein Preis  =  27.60 EUR unverb. Preisempfehlung von ESU = 38.40 EUR / Stck.
LokPilot V4.0 M4, Multiprotokoll MM/DCC/SX/M4, 21MTC Schnittstelle NEM660
ESU-64614 LokPilot V4.0 M4, Multiprotokoll MM/DCC/SX/M4,
21MTC Schnittstelle NEM660

Betriebsarten
- DCC 14, 28, 128 Fahrstufen
- DCC kurze und lange Adressen
- Automatische Fahrstufenerkennung
- DC-Analogbetrieb
- Motorola® 14 / 28 Fahrstufen
- Motorola® Adresse 1 - 255
- M4 Datenprotokoll (mfx kompatibel)
- Selectrix®
- Märklin® Bremsstrecke
- AC-Analogbetrieb
- Automatische Erkennung der Betriebsart

Motorsteuerung
- Gleichstrom-, Glockenanker-, Wechselstrommotor mit Magnet
- Taktfrequenz 40,00 kHz
- Lastregelung im Digitalbetieb / Analogbetrieb
- Einstellb. Anfahr- & Höchstgeschw. im Analogbetrieb
- Massensimulation für 14 Fahrstufenbetrieb
- Motorstrom (Dauer) 1,1A
- Kurzschlussschutz

Funktionsausgänge
- Verstärkte Funktionsausgänge mit Kurzschlussschutz
- Belastbarkeit je Ausgang: 250mA
- Logikausgänge: 2 (21MTC)
- Dimmen der Ausgänge separat
- Lichteffekte wie Blinklicht, Blitzer, Marslight, Feuerbüchse etc.
- Zeitgesteuerte Funktionsausgänge
- Function Mapping V4.0 ESU (F0 - F28)
- Function Mapping M4® kompatibel
- Schaltbarer Rangiergang
- Schaltbare Abschaltung der ABV
- Serielles Protokoll (SUSI)

Besonderheiten
- M4® Feedback System
- RailCom® Feedback System
- RailComPlus® Automatische Anmeldung
- Speicherung des Betriebszustandes (Memory)
- Motorola®-Falschfahrbit
- »PowerPack« Energiespeicher optional

Abmessungen
21,4 mm x15,5 mm x 5,5mm

ESU-64614 mein Preis  =  27.60 EUR unverb. Preisempfehlung von ESU = 38.40 EUR / Stck.
Seite



nach oben

Trennlinie
Senden Sie eine E-Mail mit Kommentaren zu dieser Website an: webmaster@kc-modellbahntechnik.de
Copyright © 2002-2019 kabasoft-computing
Letzte Aktualisierung: Mittwoch, den 30. Januar 2019
