Workshops zur Modellbahnsteuerung mit Win-Digipet

12. Fahren mit dem AK und einem FS-Nummernspeicher (virtuelles Nummernstellpult der DB)

In Anlehnung an den Workshop Nr. 11 mit dem externen Gleisbildstellpult soll hier ein Fahren mit dem AK und einem virtuellen Nummerstellpult vorgestellt werden.

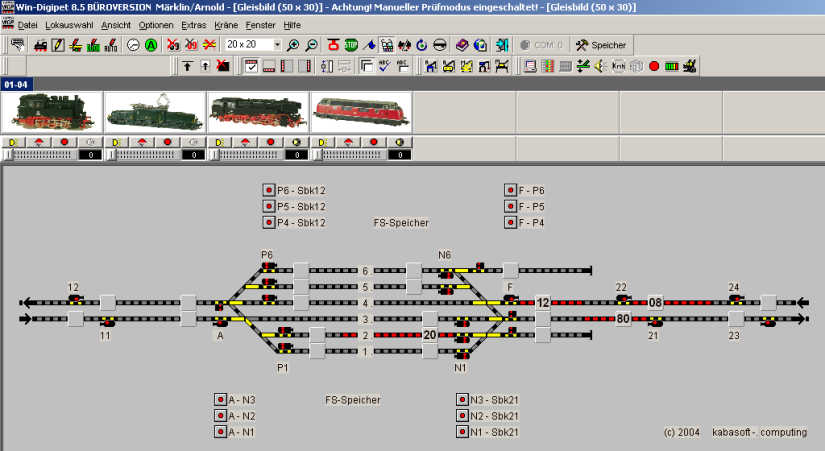

Gleisbild mit FS-Nummernfeldern für die Fahrstraßensteuerung mit dem AK.

Das Gleisbild aus Workshop Nr. 11 habe ich hier mit insgesamt 12 Tastern und den entsprechenden Beschriftungen ergänzt. Gefahren werden soll hier mit einer Teil-Automatik für den Schattenbahnhof und eventuell weiterer Anlagenteile, der obige Bahnhof soll aber vom Modellbahner selbst gesteuert werden.

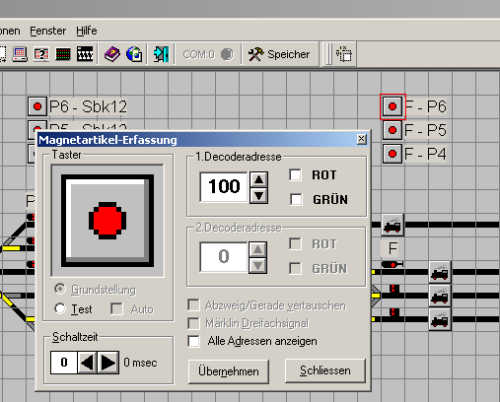

Um dies zu erreichen, sind die 12 Tasten erforderlich. Sie dienen in der zu erstellenden AK-Datei als zusätzliche Bedingungen für das Stellen einer Fahrstraße im AK-Betrieb. Die 12 Tasten werden analog zum linken Bildausschnitt des Gleisbild-Editors mit den virtuellen Magnetartikeladressen versehen. Die Haken bei Rot und Grün brauchen hierbei nicht gesetzt zu werden. Neben den Tasten sind die Beschriftungen für die entsprechenden Fahrstraßen eingefügt Die Anordnung der Tasten und Beschriftungen können nach eigenem Geschmack vorgenommen werden, wobei die obige Anordnung schon recht sinnvoll ist.

Nach dem Erstellen des Gleisbildes speichern wir das Gleisbild und wechseln mit einem Klick auf den Button Gleisbild-Editor verlassen zum Win-Digipet Steuerungsprogramm.
