Schaltpläne zur Modelleisenbahnanlage Spur H0

4. Stromfühler KC188 - aus der kabasoft-computing Serie

Der Stromfühler wurde, wie der Weichendecoder, in Modulbauweise erstellt. Die Grundplatine wird unter der Modellbahnanlage montiert und dann die Kabel zu den Schraubklemmen der Grundplatine geführt und dort verschraubt.
Der Stromfühler wird danach bei ausgeschalteter Modellbahnanlage in die Buchsenleisten der Grundplatine gesteckt. Diese modulare Bauweise ist sehr servicefreundlich, da bei einem Defekt des Stromfühlers, dieser nur ausgesteckt, repariert/ausgetauscht werden muss und dann wieder eingesteckt wird, ohne dass irgendein Kabel abgelötet oder abgeschraubt werden muss.

Der Stromfühler dient zum Auswerten einer Gleisbesetztanzeige insbesondere beim 2-Leiter Digitalsystem in Verbindung mit dem kostengünstigen S88-Rückmeldesystem.

Folgende Besonderheiten zeichnen jedoch diesen Stromfühler aus:

• Geeignet für alle Stromsysteme (Gleich-, Wechsel- oder Digitalstrom)

• Galvanische Trennung der Spannungen durch Einsatz eines Opto-Koppler IC's

• Bis zu 4 Gleisabschnitte können mit dem Stromfühler mit Digitalstrom versorgt werden

• Sehr hohe Ansprechempfindlichkeit von etwa 1mA (ein Widerstand von etwa 24k reicht zur Erzeugung einer Besetzmeldung aus)

• Große Strombelastbarkeit von bis zu 3A ist möglich, so dass auch lange Züge mit Beleuchtung und sogar in Doppeltraktion gefahren werden können

• Auswertung der Besetztmeldungen über das kostengünstige S88-Rückmeldesystem

• Servicefreundlich durch Modulbauweise.

Zur Funktion der nachfolgenden Schaltung nun ein paar Hinweise.
Die getrennten Gleisabschnitte der Modellbahnanlage werden über die antiparallel angeordneten Leistungsdioden D1 bis D16 mit Digitalstrom versorgt. Über diesen jeweils 4 Dioden fällt eine Spannung von etwa 1,4 Volt ab, die über einen Widerstand dem Eingang des Opto-Kopplers zugeführt wird. Hierdurch wird der Ausgang des Opto-Kopplers mit Masse verbunden und dies kann über ein angeschlossenes S88-Rückmeldemodul ausge- wertet werden.

Hinweis:
Der Masseanschluss des Stromfühlers muss mit der Masse des S88-Rückmeldemoduls übereinstimmen.
Wenn Sie den Stromfühler einsetzen, so sollten alle Gleisabschnitte mit dem Stromfühler ausgestattet werden, da sonst unterschiedliche Spannungsverhältnisse auf der Modellbahnanlage vorhanden sind. Bei Einsatz des Stromfühlers verringert sich die Spannung am Gleis um 1,4 Volt.

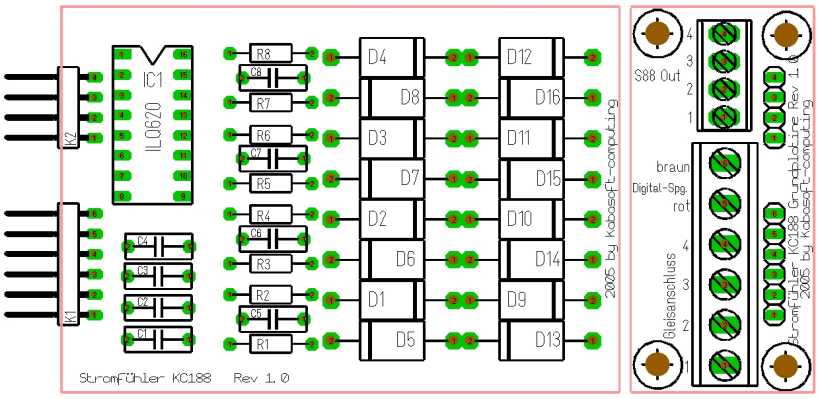

Bestückungsplan des Stromfühlers (hier vergrößert dargestellt).
An die Schraubklemmen werden die Kabel für die Verbindungen zum S88-Rückmeldemodul, die Digital-Spannung und die Versorgung der getrennten Gleisabschnitte angeschlossen

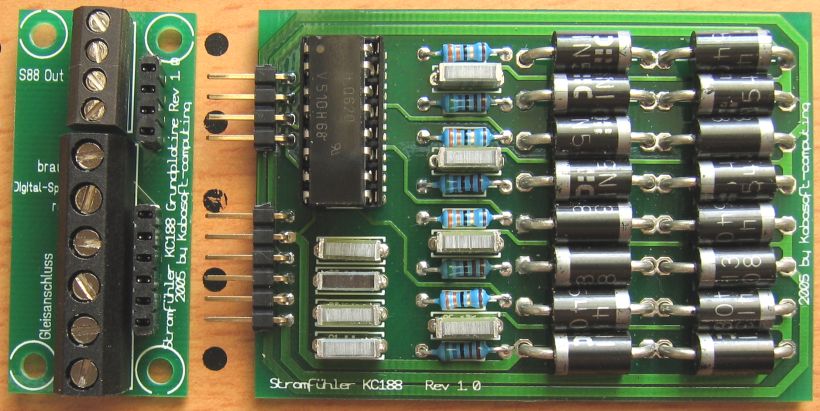

Und hier der bestückte Stromfühler mit Grundplatine (links) und dem steckbaren Stromfühler

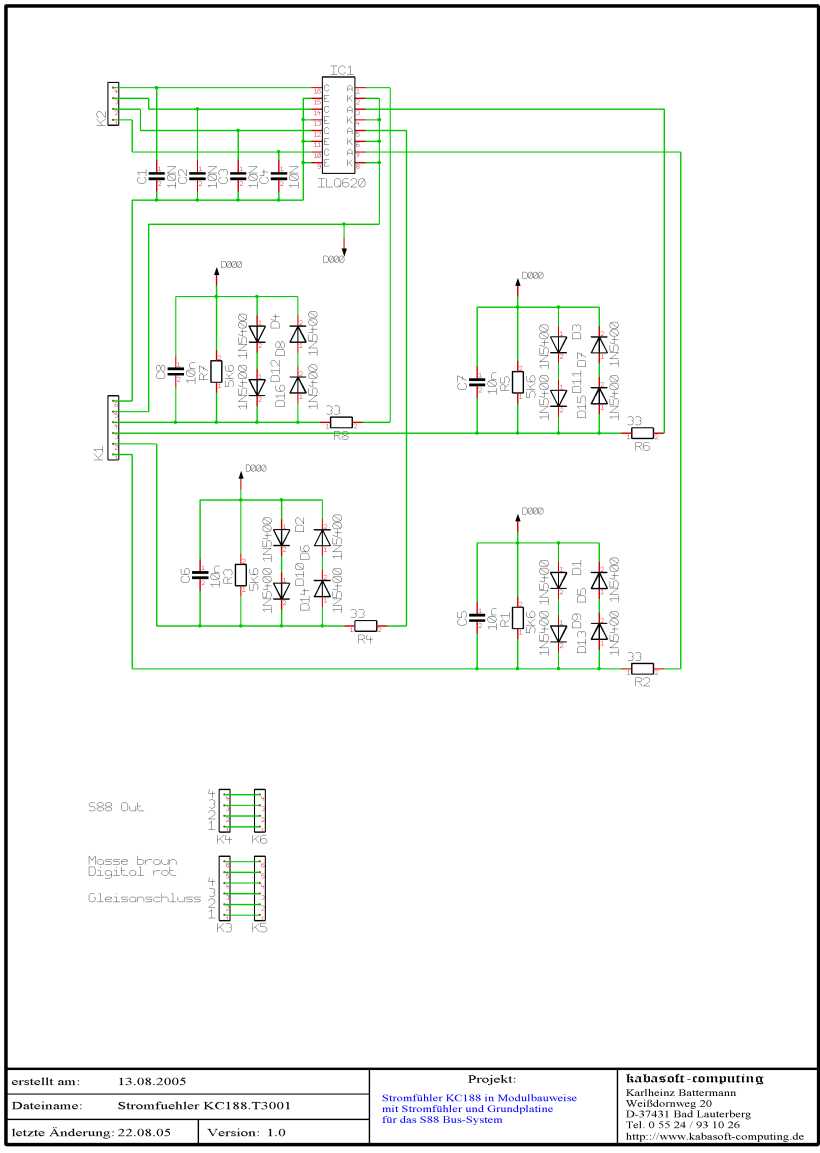

Hier sehen Sie den Schaltplan für den kompletten Stromfühlers

Weitere Informationen finden Sie in der sehr ausführlichen Bauanleitung, die Sie hier herunterladen können.
