Schaltpläne zur Modelleisenbahnanlage Spur H0

2. Rückmeldedecoder KC88 - aus der kabasoft-computing Serie

Den Rückmeldedecoder habe ich, wie den Weichendecoder, in Modulbauweise erstellt. Die Grundplatine wird unter der Modellbahnanlage montiert und dann die Kabel von den Kontaktstrecken zu den Schraubklemmen der Grundplatine geführt und dort verschraubt. Mit einem Buskabel wird dann die Grundplatine an das Interface/Intellibox usw. angeschlossen.
Eine Power-LED signalisiert den richtigen Anschluss der Grundplatine an das Interface. Wenn alles richtig angeschlossen ist, so muss sie dauernd leuchten.
Die Rückmeldedecoder werden danach bei ausgeschalteter Modellbahnanlage in die Buchsenleisten der Grundplatine gesteckt. Diese modulare Bauweise ist sehr servicefreundlich, da bei einem Defekt des Decoders, dieser nur ausgesteckt, repariert/ausgetauscht werden muss und dann wieder eingesteckt wird, ohne dass irgendein Kabel abgelötet oder abgeschraubt werden muss.

An diesen Rückmeldedecoder, welcher zum S88 Bus-System kompatibel ist, können alle Kontakte und Kontaktstrecken angeschlossen werden, die nach Masse schalten. Idealer Einsatz ist also im Märklin-System mit den Kontaktgleisen, Schaltgleisen, Reed-Kontakten usw. Für eine sichere Rückmeldung, insbesondere für eine dauernde Besetztmeldung sollten Sie jedoch keine Momentkontakte, wie Reed- und Schaltkontakte verwenden. Besser sind die Dauerkontakte wie Kontaktgleise und gegen Masse isolierte Kontaktstrecken bei den C- und K-Gleisen von Märklin.

Zur Funktion der nachfolgenden Schaltung nun ein paar Hinweise.
die Kontaktinformationen gelangen über die Buchsenleisten K1 und K2 über das R/C-Netzwerk an die Eingänge der vier 4-fach NAND RS-Latch IC (IC 1, IC2, IC 4 und IC5). Dort werden sie ausgewertet und über die beiden 8 Bit-Schieberegister dem Interface zur Auswertung zur Verfügung gestellt. Nach dem Auslesen werden die Informationen in den NAND-ICs durch den Reset-Befehl des Interface mit Hilfe des Transistors T1 wieder gelöscht. Die Power-LED auf der Grundplatine muss eine low-current Diode sein, um den S88-Bus nicht zu stark zu belasten.

Schaltplan des Rückmeldedecoders KC88 mit der kleinen Grundplatine zum Einstecken von 1 Rückmeldedecoder.
Die Power-LED signalisiert den richtigen Anschluss der Grundplatine an den S88 Bus.

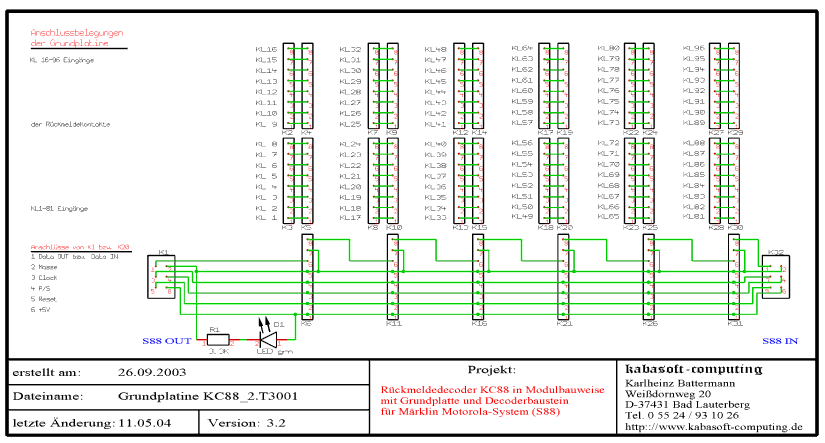

Hier sehen Sie den Schaltplan für die große Grundplatine, die insgesamt bis zu 6 Rückmeldedecoder aufnehmen kann.
Sie ersparen sich dadurch die Verbindungskabel zwischen den Rückmeldedecodern, denn sie sind auf der Grundplatine bereits vorhanden.
Auch hier signalisiert die Power-LED den richtigen Anschluss der Grundplatine an den S88-Bus von Interface/Intellibox usw.
