Schaltpläne zur
Modelleisenbahnanlage Spur H0
1. Weichendecoder KC83
- aus der kabasoft-computing Serie - (MM-Format)

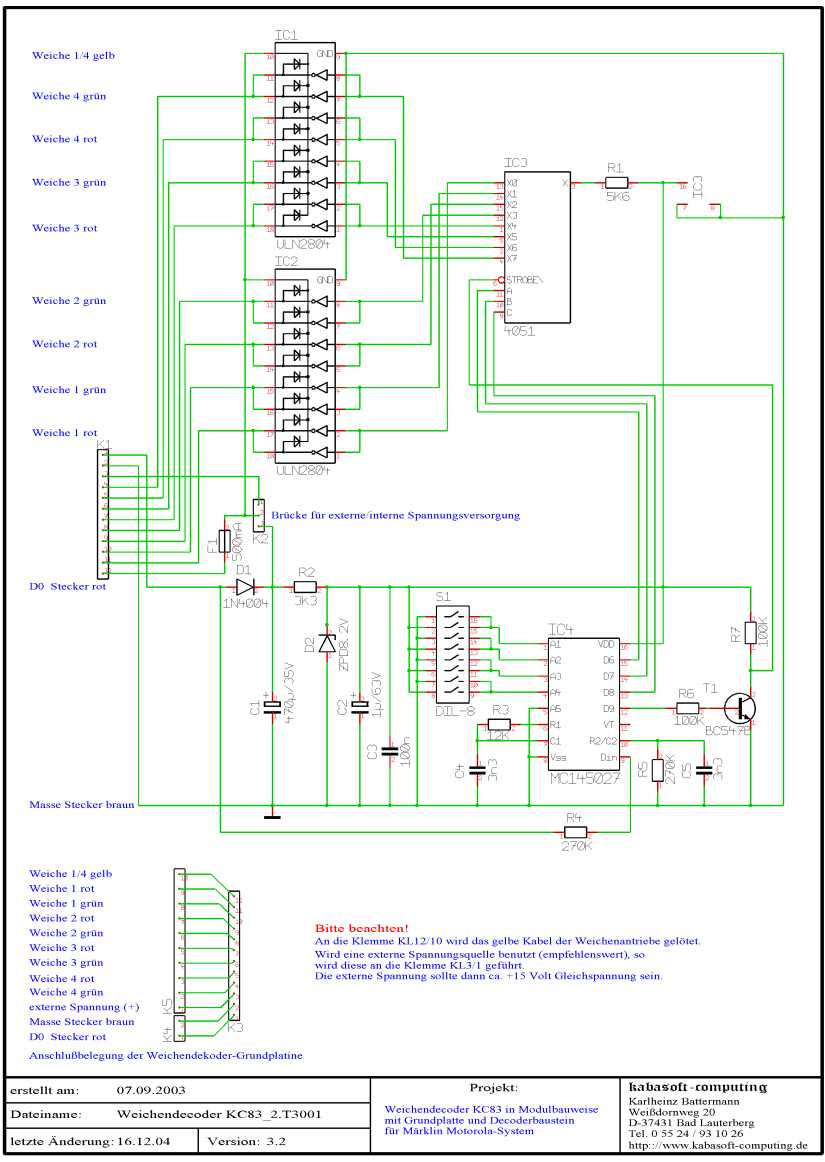

Das nachfolgende Schaltbild zeigt den Aufbau eines
Weichendecoder. Dieser kann zum Steuern von 4 Weichen oder bis zu 4
Signalen verwendet werden.
Da ich die Weichendecoder unter der Modellbahnplatte montiert habe,
konstruierte ich die Module mit Grundplatte und einsteckbarem
Digitalbaustein. An der Grundplatte werden die Anschlüsse für die
Weichen bzw. Signale und die Stromversorgungen direkt angelötet. Hierzu
dienen die Schrauban- schlüsse der Klemmleiste K5. In die Buchsenleiste auf der
Grundplatine wird dann der Weichendecoder eingesteckt. So kann bei einem
Defekt des Elektronikbausteins dieser einfach ausgesteckt, repariert und
wieder eingesteckt werden. Dies ist servicefreundlicher als ein direkter
Anschluss des Digitalbausteins.
An den Schraubklemmen der Klemmleiste K4 liegt die Digitalspannung des
Märklin-Digitalsystems, wobei an die Schraubklemme br das Kabel mit dem braunen
Anschlussstecker und an die Schraubklemme rot das Kabel mit dem roten Anschlussstecker zu
befestigen ist.
An die Schraubklemme +V extern wird die externe Weichenspannung angeschlossen (bei
meiner Anlage ist dies der Plus-Anschluss der Gleichspannung von 15 Volt).
An die Schraubklemmen 1rot bis 4gr kommen die blauen Kabel der Weichenantrieb
und an die Schraubklemme 1/4gelb werden die zusammengeführten gelben Kabel der
Weichenantriebe gelötet.
Zur Funktion der Schaltung nun ein paar
Anmerkungen:
Die Digitalinformationen des Digital-Systems gelangen über R4
zum IC 4, werden dort ausgefiltert und dann dem IC3 zur Verfügung
gestellt. Hier werden die 8 möglichen Schaltzustände ausgewertet. Die
beiden Darlington-IC IC1 und IC2 geben dann die entsprechenden
Schaltimpulse auf die Stiftleiste K1.
Da in den beiden ICs die Freilaufdioden schon eingebaut sind, kann auf den
Einbau weiterer Dioden verzichtet werden, die erforderlich wären, um
Störimpulse beim Abschalten des Schaltstromes zu verhindern.
Zusätzlich wurde jetzt eine rückstellende Sicherung von 500mA
eingebaut, um die Weichenspulen zu schützen.
Hinweis:
Wird eine externe Versorgungsspannung für die Weichen bzw.
Signale verwendet, so ist die Steckbrücke nach links zu setzen, ansonsten
muss sie nach rechts gesteckt sein, hierdurch wird allerdings der
Digitalstromkreis etwas stärker belastet. Das Platinenlayout ist in der
Bestückungsansicht gezeichnet.
Die Weichendecoder werden wie die Lokdecoder adressiert. Hierzu dient der
Kodierschalter S1, der entsprechend Märklin-Digital Hinweisen eingestellt
werden muss.

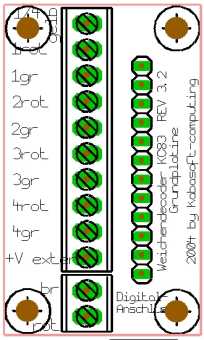

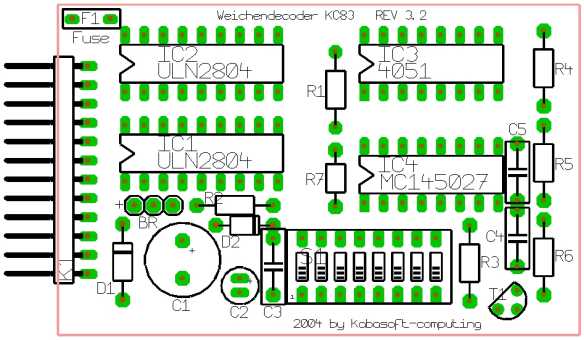

Bestückungsansicht des Weichendecoders KC83 - links die
Grundplatine und rechts der steckbare Weichendecoder
|
 |
Hier sehen sie den fertigen KC 83 - Weichendecoder mit der
Grundplatine.
Diese Grundplatine (links im linken Bild) wird direkt unter die
Modellbahnplatte geschraubt, der Digitalbaustein kann dann
eingesteckt werden.
Wichtiger Hinweis!
Der
Wert des Elko C1 wurde auf den Wert von 470µF/35V
geändert, da es bei manchen Weichen zu Schaltproblemen gekommen
ist, wenn mit der internen Spannungsversorgung gearbeitet wird. |
|
|
|
|
Eine ausführliche Bauanleitung finden Sie hier. |
|
|
|
